Bombas rotativas a engranajes modelo MZ
Generalidades
Todos los líquidos que posean cierta viscosidad y poder lubricante pueden ser bombeados por las bombas rotativas a engranajes. Se utilizan para el bombeo de líquidos densos como: el petróleo y sus derivados, full-oíl, aceites minerales y vegetales, grasas líquidas, glicerina, jarabes, jabones, cosméticos, colorantes, tintas, pinturas y barnices, mieles, bucles, etc.
También pueden ser aplicadas a redes de lubricación y circuitos hidráulicos.
Las bombas MZ están diseñadas para trabajar normalmente con accionamiento directo de motores normalizados, trabajando a 750, 900 o 1450 RPM, pudiéndose utilizar también reductores o moto reductores.
Su diseño y construcción les permite impulsar todo fluido con cierto poder lubricante y libre de sólidos, debiéndose tener en cuenta que todo producto o residuales abrasivos provocarán un desgaste prematuro de las partes de la bomba.
Los caudales indicados en la tabla de rendimiento son válidos para aceite o líquidos con cierto grado de lubricación hasta 7000 SSU. Para líquidos livianos o sea con viscosidades de hasta 2000 ssu se las eligen según tabla para 1450 RPM mientras que para líquidos más densos (viscosidades hasta 7000 ssu. se utiliza la tabla para 900 RPM.
Construcción
En construcción estándar se utilizan siguientes materiales: cuerpos y tapas de hierro fundido, material colado según norma DIN, ASTM o SAE. Su mecanizado incluye superficies de cierre lateral rectificadas o pulidas, garantizándose así hermeticidad absoluta aún sometidas a altas presiones. Ejes de acero al cromo-níquel 4140 nitrurados y rectificados. Engranajes de acero al cromo-níquel 4140 fresados en forma helicoidal, doble helicoidal o rectos según la necesidad y rectificados.
Cojinetes de bronce SAE 64, SAE 67, vesconite, carbón graphite, rodamientos tipo NU o agujas según servicio. Con lubricación forzada por el mismo líquido. Platinas de rozamiento lateral en materiales acordes al servicio. También se pueden ser provistas en aceros especiales, inoxidable nodular y bronce.
Caja prensa estopa de gran profundidad, conteniendo empaquetadura grafitada o especial, de acuerdo con el líquido a bombear y a la temperatura o bien con sello mecánico.
La caja prensa y bujes están provistos de perforaciones que aseguran una perfecta recirculación de líquidos a fin de obtener la estanqueidad del prensaestopas y de la lubricación de los cojinetes.
Nuestras bombas rotativas a engranajes desde el modelo MZ 2 en adelante, están preparadas para colocar válvulas de sobrecarga o by-pass integrales que construimos con la adecuada tecnología.
Aseguramos así a nuestros clientes, la provisión de máquinas ejecutadas con precisión absoluta y bajo garantía total, para bombas de tamaño inferior al modelo MZ 2 y a pedido se puede colocar válvulas de seguridad incorporada en la misma bomba.
Instalación

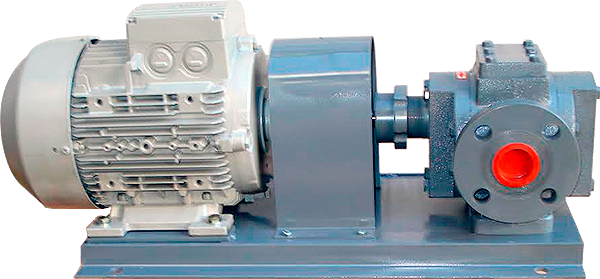

Generalmente, y formando parte de nuestro suministro, entregamos bombas y motores normalizados acoplados sobre base de hierro, con acoplamientos acorde a las condiciones de servicio y protecciones, debidamente abulonadas y alineadas, no obstante, para evitar tensiones provocadas por desalineamiento que se puede producir durante el transporte o durante la fijación de la placa base y el montaje de las cañerías de aspiración o impulsión, se recomienda controlar la alineación del conjunto antes de su puesta en marcha.
Con cada bomba HBS se entrega una guía detallada de instalación y mantenimiento, que asegurará su correcto funcionamiento y durabilidad.
Postventa
Posventa y garantía:
Todas las bombas HBS antes de su entrega son sometidas a pruebas de rodado, funcionamiento y prueba hidráulica, garantizando así su rendimiento.
Se prestará garantía sobre la calidad de los materiales empleados en la fabricación de nuestras bombas, si estas se utilizan en las condiciones de uso y funcionamiento estipulados.
A fin de poder individualizar fácilmente el tipo de equipo, se le estampa a percusión el modelo de la bomba y número identificatorio; detalles imprescindibles para atender consultas posventa referentes a condiciones de trabajo, mantenimiento o requerimiento de repuestos.
Rendimientos
¡Conozca el rendimiento de nuestra línea de bombas!
Modelos MZ 0, 05, 1, 2, 3, 4 y 5 - a 930 y 1450 RPM
Bombas rotativas a engranajes MZ
¡Para más información, no dude en ponerse en contacto con nosotros!
Detalles
¡Conozca nuestra línea de bombas!
Modelos MZ 0 y 1 - 300 a 3200 l/h (litros/hora)
Modelos MZ 2 y 3 - 2.400 a 13.000 l/h (litros/hora)
Modelos MZ 4, 5 y 6 - 13.000 a 95.000 l/h (litros/hora)
¡Para más información, no dude en ponerse en contacto con nosotros!
Normas
Normas de calidad aplicadas a los materiales
en la fabricación de las bombas HBS
Las normas responden a las siguientes agencias,
reconocidas internacionalmente por establecer normas
de ingeniería, dimensiones, etc.
ASTM: American Society for Testing and Materials http://www.astm.org/.
Organización americana encargada del desarrollo de estándares internacionales de materiales, productos, sistemas y servicios.
API: American Petroleum Institute http://www.api.org/.
Asociación comercial americana que representa a toda la industria petrolera: exploración y producción, transporte, refinación y comercialización; y establece sus estándares de calidad.
SAE: Society of Automotive Engineers http://www.sae.org/.
Asociación que establece información técnica usada en diseñar, construir y mantener los vehículos automotores de funcionamiento para el uso en pista, mar, aire o espacio.
DIN: Deutsches Institut für Normung e.V. Agencia alemana, reconocida mundialmente, que establece normas de ingeniería y dimensiones http://www.din.de/.
JIS: Joint Industrial Standards. Agencia japonesa encargada de establecer y mantener normas de equipos y componentes. También se conoce como JISC (Japanese Industrial Standards Committee), cuya función es similar a la de organización alemana, Deutsches Institut für Normung e.V http://www.hike.te.chiba-u.ac.jp/ikeda/JIS/index.html.
Garantizamos el correcto funcionamiento y durabilidad de nuestras bombas
